PVT ist nicht gleich PVT – Das sind die Unterschiede bei PVT-Modulen!

Stellen Sie sich vor, Ihre Solaranlage liefert nicht nur Strom, sondern auch Wärme – und das auf derselben Fläche. Genau das ermöglichen PVT-Module. Sie vereinen Photovoltaik (PV) und Thermie (T) in einem einzigen Modul.

Für Eilige

Das Wichtigste in Kürze

Zwei Funktionen. PVT-Module gewinnen Strom und Wärme auf derselben Dachfläche. Vorne Solarzellen, hinten ein Wärmetauscher.
Die Bauart entscheidet. Wärmeträger Luft oder Flüssigkeit, mit oder ohne Glasabdeckung. Daraus folgt, wofür ein Modul taugt.
Zum Heizen: unabgedeckt und flüssigkeitsgeführt. Diese Module nehmen auch nachts Wärme aus der Umgebungsluft auf.
Ohne Außeneinheit. Beim PVT-System von Triple Solar kommen rund 80 % der Wärme aus der Umgebungsluft.

Grundlagen

Was ist ein PVT-Modul?

Ein PVT-Modul (photovoltaisch-thermisches Modul) gewinnt Strom und Wärme auf derselben Fläche. Es vereint Photovoltaik (PV), also Strom aus Sonnenlicht, und Thermie (T), also nutzbare Wärme. Doch Achtung: PVT ist kein fest definierter Fachbegriff. Hinter dem Namen stecken sehr unterschiedliche Module.

Vorne: Strom

Solarzellen wandeln Sonnenlicht in Strom um, wie bei jeder Photovoltaikanlage.

Hinten: Wärme

Ein Wärmetauscher auf der Rückseite nimmt Wärme auf und gibt sie an einen Wärmeträger weiter, meist eine Flüssigkeit oder Luft.

123456Schematische Darstellung eines PVT-Moduls von Triple Solar, ohne Maßstab

  1. 1Sonne: Licht und Wärme treffen auf das Modul
  2. 2Solarzellen vorne: gewinnen Strom

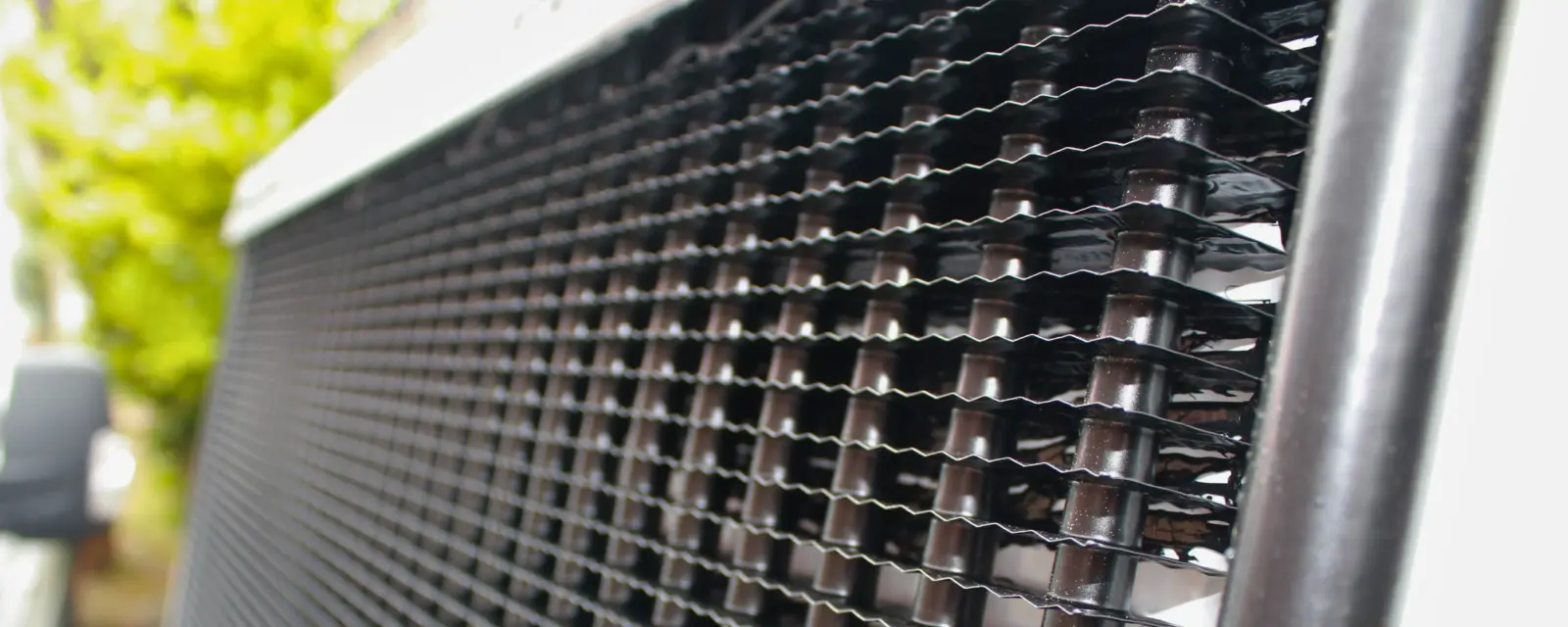

  3. 3Wärmetauscher mit Lamellen hinten: nimmt Wärme auf
  4. 4Umgebungsluft: gibt Wärme an die Lamellen ab, auch nachts
  5. 5Strom für das Haus
  6. 6Wärme über Sole zur PVT-Wärmepumpe
Warum das Sinn ergibt

Anteil der Energie, den ein PV-Modul als Strom nutztca. 20 %
Genutzte Energie beim PVT-Modulbis zu 80 %Strom ca. 20 %Wärme ca. 60 %

Bei einem PV-Modul geht der große Rest als Wärme verloren. Ein PVT-Modul nutzt diese Wärme zusätzlich. So holen Sie mehr Energie von derselben Dachfläche. Wie gut das klappt, hängt von der Bauart ab.

Kurz erklärt

Wärmetauscher
Bauteil, das Wärme von einer Fläche an ein Medium überträgt.
Sole
Gemisch aus Wasser und Glykol. Es nimmt Wärme auf und friert nicht ein.
PVT-Wärmepumpe
Steht im Haus und macht aus der Wärme der Module Heizwärme, Kühlung und Warmwasser.

Zum Inhaltsverzeichnis


Bauarten

Welche Bauarten von PVT-Modulen gibt es?

PVT-Module unterscheiden sich vor allem in zwei Punkten: im Wärmeträger und in der Konstruktion. Beides entscheidet über Leistung, Einsatzzweck und Alltagstauglichkeit.

Wärmeträger: Flüssigkeit oder Luft

Flüssigkeits­geführt

Durch einen Wärmetauscher mit Rohrsystem fließt Sole, ein Gemisch aus Wasser und Glykol. Sie nimmt die Wärme auf. Eine PVT-Wärmepumpe im Haus macht daraus Heizwärme und Warmwasser.

Luftgeführt

Statt Sole strömt Luft durch das Modul. Die erwärmte Luft lässt sich zum Beispiel zur Vorwärmung der Zuluft einer Lüftungsanlage nutzen.

Konstruktion: mit oder ohne Glasabdeckung

Unabgedeckte PVT-Module

Aufbau eines unabgedeckten PVT-Moduls: Solarzellen vorne, Wärmetauscher mit offenen Lamellen hintenDiese Module haben keine zusätzliche Abdeckung. Sie nehmen deshalb gut Umgebungswärme auf, auch bei schlechtem Wetter und nachts.

Vorteile

  • Wärme auch nachts, bei Wolken und Schnee
  • Passende Wärmequelle für eine PVT-Wärmepumpe

Grenzen

  • Verlieren Wärme schneller an die Umgebung
  • Ohne Wärmepumpe nur niedrige Temperaturen

Abgedeckte PVT-Module

Aufbau eines abgedeckten PVT-Moduls: Glasabdeckung mit Luftspalt, Solarzellen, Absorber mit Rohren und DämmungEine zusätzliche Glasabdeckung hält die Wärme im Modul, ähnlich wie bei klassischen Solarthermie-Kollektoren.

Vorteile

  • Halten die Wärme besser im System
  • Erreichen höhere Temperaturen

Grenzen

  • Nehmen kaum Umgebungswärme auf
  • Liefern Wärme vor allem bei Sonnenschein

Zum Inhaltsverzeichnis

Vergleich

PVT-Module im Vergleich

Welches PVT-Modul passt, hängt davon ab, was es leisten soll. Die Tabelle ordnet die Bauarten ein.

Luft-Sole-PVT-Kollektor von Triple Solar Abgedecktes PVT-Modul Unabgedecktes PVT-Modul Luftgeführtes PVT-Modul
Wärmeträger Sole (Wasser-Glykol) Flüssigkeit (Wasser-Glykol) Flüssigkeit (Wasser-Glykol) Luft
Glasabdeckung Nein, Lamellen auf der Rückseite Ja, zusätzlich Nein Je nach Modell
Stärke Nimmt Sonnen- und Umgebungswärme auf Höhere Temperaturen, z. B. für Warmwasser Nimmt Umgebungswärme auf Warme Luft für die Lüftung
Wärme nachts und bei Wolken Ja, auch bei Minustemperaturen Wenig, die Abdeckung bremst den Austausch mit der Luft Ja Abhängig vom System
Quelle für eine PVT-Wärmepumpe Dafür entwickelt, ohne Außeneinheit Weniger geeignet Geeignet Eher für Lüftung und Vorwärmung

Allgemeine Einordnung. Einzelne Modelle können abweichen.Sie fragen sich, wie PVT gegenüber einer reinen Photovoltaikanlage oder Solarthermie abschneidet? Das lesen Sie im Artikel PVT, Solarthermie und Photovoltaik im Vergleich.Zum Inhaltsverzeichnis

Winter und Nacht

Funktionieren PVT-Module im Winter?

Ja, wenn das PVT-Modul Umgebungswärme aufnimmt. Viele denken, PVT funktioniert nur bei Sonnenschein. Unabgedeckte Module mit Lamellen-Wärmetauscher holen ihre Wärme aber vor allem aus der Luft.

Woher die Wärme beim PVT-System von Triple Solar kommt

Umgebungsluft80 %
Sonne20 %

Die Sonne verbessert die Effizienz. Das PVT-System arbeitet aber nicht nur, wenn sie scheint.

Bei Wolken

Die Luft gibt weiter Wärme ab, auch ohne direkte Sonne.

Bei Schnee

Die Wärme kommt aus der Umgebungsluft, die unter den Modulen herströmt. Das System läuft weiter.

In der Nacht

Ohne Sonnenlicht gibt es keinen Strom, Wärme aber schon. Aus der Umgebungsluft.

Auch bei Minustemperaturen steckt genug Wärme in der Luft, um Ihr Haus zuverlässig zu beheizen. Wie sich das PVT-System in einem echten Winter schlägt, zeigt unser Erfahrungsbericht bei -12 °C.Zum Inhaltsverzeichnis

Entscheidungshilfe

Welches PVT-Modul passt zu Ihrem Haus?

Nicht jedes PVT-Modul passt zu jedem Haus und jeder Heizung. Klären Sie vor der Entscheidung diese fünf Fragen.

Wärmeträger

Luft oder Flüssigkeit? Zum Heizen mit einer PVT-Wärmepumpe brauchen Sie ein flüssigkeitsgeführtes Modul.

Einsatz

Nur Warmwasser oder auch Heizwärme? Für eine Wärmeversorgung zu jeder Tages- und Jahreszeit muss das PVT-Modul Umgebungsluft nutzen, nicht nur die Wärme aus der Sonneneinstrahlung.

Dachfläche

Wie viel Platz haben Sie? Fläche und Ausrichtung prüft unser Installationspartner aus Ihrer Region.

Lautstärke

Braucht es eine Außeneinheit? Mit PVT-Modulen als Wärmequelle steht die Wärmepumpe im Haus.

Förderung

Gibt es Unterstützung? Für das PVT-System erhalten Sie Unterstützung beim Förderantrag.

Passt gut, wenn Sie …

  • Ihre Gas- oder Ölheizung ersetzen wollen
  • wenig Dachfläche für getrennte PV- und Solarthermie-Module haben
  • keine Außeneinheit im Garten oder auf dem Grundstück wollen
  • Strom und Wärme auf dem eigenen Dach gewinnen wollen

Passt eher nicht, wenn Sie …

  • nur Strom brauchen und Ihre Heizung behalten. Dann reicht Photovoltaik.
  • nur im Sommer Warmwasser unterstützen wollen. Dann kann Solarthermie genügen.
  • ein vollständig belegtes Dach ohne Platz für PVT-Module haben.

Zum Inhaltsverzeichnis

Unsere Lösung

Was macht den Luft-Sole-PVT-Kollektor anders?

Aufbau eines PVT-Moduls von Triple Solar für Strom und Wärme auf dem Eigenheim
Der Luft-Sole-PVT-Kollektor von Triple Solar ist ein unabgedecktes, flüssigkeitsgeführtes PVT-Modul. Wir haben ihn als Wärmequelle für die PVT-Wärmepumpe gebaut.

  • Vorne ein klassisches PV-Modul, hinten ein Lamellen-Wärmetauscher.
  • Nimmt solare Abwärme und Umgebungswärme auf, auch bei Minustemperaturen und nachts.
  • Wärmequelle für die PVT-Wärmepumpe im Haus. Keine Außeneinheit.
  • Ohne bewegliche Teile und deshalb geräuschlos.
  • Für das Eigenheim entwickelt.

Mehr zu Aufbau und Daten: PVT-Module von Triple Solar.

10.000+Wohn- und Nutzeinheitenmit dem PVT-System von Triple Solar
0AußeneinheitenDie PVT-Wärmepumpe steht im Haus.
15+Jahre PVT-Expertisemit eigener Entwicklung und Fertigung

Zum Inhaltsverzeichnis

Kosten und Förderung

Was kosten PVT-Module und gibt es Förderung?

Die Kosten für PVT-Module hängen davon ab, wie groß der Heizbedarf Ihres Hauses ist. Danach richtet sich, wie viele PVT-Module auf Ihrem Dach platziert werden müssen. Sinnvoll ist es, sich mit dem PVT-Check ein Komplettangebot für ein PVT-System erstellen zu lassen: mit PVT-Modulen, PVT-Wärmepumpe, optionalen Speichern und Montage.

Das beeinflusst den Preis

  • Wärmebedarf Ihres Hauses
  • Größe und Ausrichtung der Dachfläche
  • Bedarf an Warmwasser und Kühlung
  • Bestehende Heizung und Heizkörper

Förderung

Für das PVT-System gibt es bis zu 80 % Förderung. Unsere Handwerkspartner aus Ihrer Region unterstützen Sie beim Förderantrag. Wichtig: Stellen Sie den Antrag, bevor die Arbeiten beginnen.Alle Details: Förderung für das PVT-System.

So kommen Sie zu Ihrem Angebot

PVT-Check

Starten Sie den PVT-Check und beantworten Sie ein paar Fragen zu Ihrem Haus. Nur so lässt sich herausfinden, ob das PVT-System zu Ihrem Haus passt.

Beratung

Unser Installationspartner aus Ihrer Region prüft vor Ort und erstellt das Angebot.

Förderantrag

Wir unterstützen Sie beim Antrag, bevor die Arbeiten beginnen.

Montage

Module aufs Dach, PVT-Wärmepumpe ins Haus.

Zum Inhaltsverzeichnis

FAQ

Häufige Fragen zu PVT-Modulen

Was ist der Unterschied zwischen PV und PVT?

Ein PV-Modul gewinnt nur Strom. Ein PVT-Modul gewinnt Strom und Wärme auf derselben Fläche. Dafür sitzt auf der Rückseite ein Wärmetauscher, der die Wärme an eine Flüssigkeit oder Luft weitergibt.

Funktionieren PVT-Module im Winter und nachts?

Unabgedeckte PVT-Module nehmen auch nachts, bei Schnee und bei bewölktem Wetter Wärme aus der Umgebungsluft auf. Beim PVT-System von Triple Solar stammen rund 80 % der Wärme aus der Umgebungsluft. Abgedeckte Module liefern vor allem bei Sonnenschein Wärme.

Welche PVT-Module eignen sich für eine Wärmepumpe?

Für eine PVT-Wärmepumpe eignen sich unabgedeckte, flüssigkeitsgeführte PVT-Module. Sie nehmen Sonnenwärme und Umgebungswärme auf und geben sie über Sole an die Wärmepumpe im Haus weiter.

Kann ein PVT-System ein Haus allein beheizen?

Ja. Mit Luft-Sole-PVT-Kollektoren und einer PVT-Wärmepumpe liefert das PVT-System Heizwärme, Kühlung und Warmwasser, ohne Außeneinheit. Ob es zu Ihrem Haus passt, hängt vom Wärmebedarf und von der Dachfläche ab. Das zeigt der PVT-Check.

Sind PVT-Module laut?

Nein. Die PVT-Module von Triple Solar haben keine beweglichen Teile und arbeiten geräuschlos. Da es keine Außeneinheit gibt, bleiben Sie in Ihrem Garten komplett ungestört.

Gibt es eine Förderung für PVT-Module?

Ja. Das PVT-System inklusive der PVT-Module wird mit bis zu 80 % gefördert. Alle Details finden Sie auf unserer Förderseite. Unsere Handwerkspartner aus Ihrer Region unterstützen Sie gerne beim Förderantrag.

Zum Inhaltsverzeichnis


Fazit

Auf die Bauart kommt es an

PVT-Module gewinnen Strom und Wärme. Wie kompromisslos, entscheidet die Bauart.Wer mit PVT heizen will, braucht ein unabgedecktes, flüssigkeitsgeführtes Modul, das Umgebungswärme aufnimmt. Abgedeckte Module liefern höhere Temperaturen, aber vor allem bei Sonne. Luftgeführte Module passen zur Lüftung, weniger zur Heizung.

Fragen Sie deshalb nicht nur, ob es PVT ist. Fragen Sie, ob die Module ausreichend Wärme für Ihr Haus gewinnen können, auch im Winter und bei Nacht.
