Unser Latentwärmespeicher: Die thermische Batterie
-
Entwickelt als optionale Erweiterung für das PVT-System
-
Bis zu 60% weniger Platzbedarf durch kompakte Größe
-
Rund 50% geringere Wärmeverluste für höchste Effizienz
-
Kein Risiko für Legionellen durch PCM-Speicher

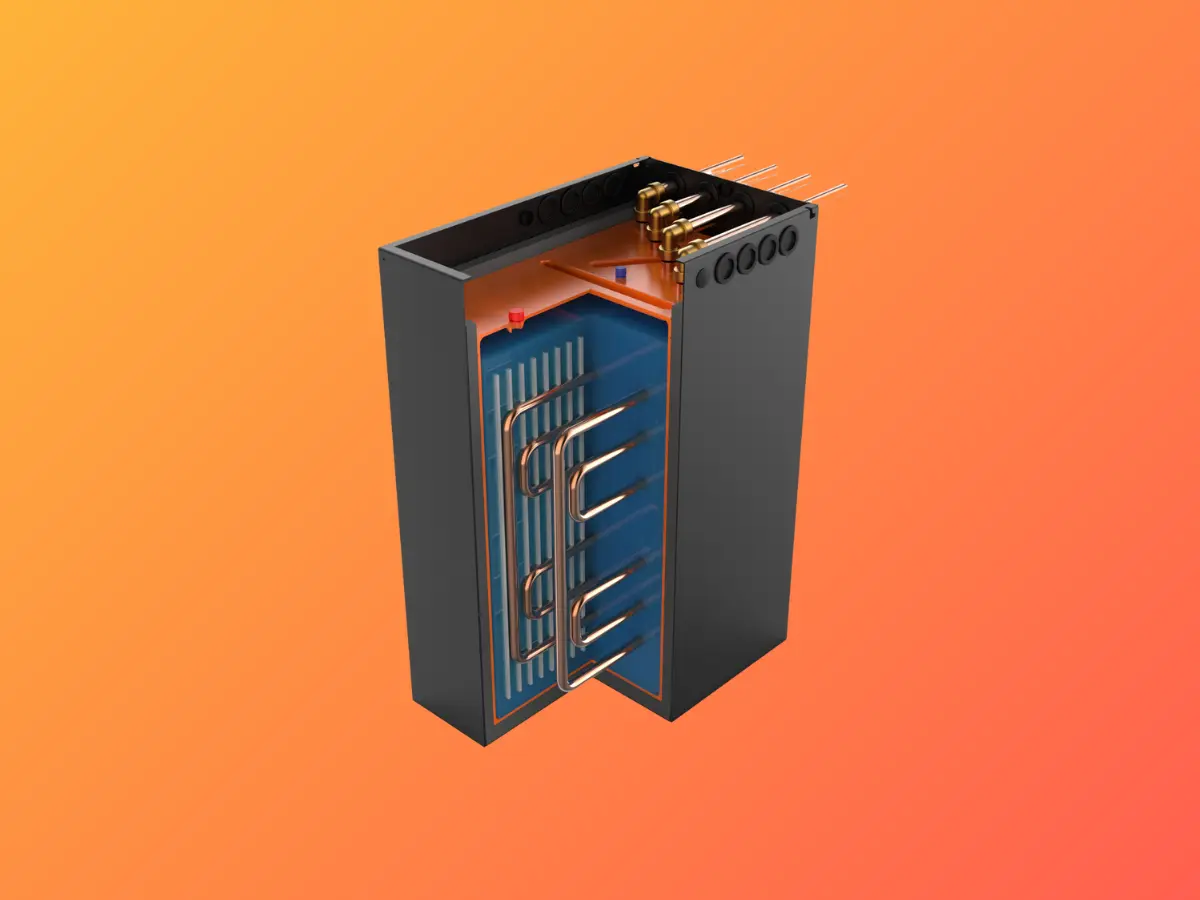

Der kompakte Latentwärmespeicher von Triple Solar
Die thermische Batterie von Triple Solar ist eine platzsparende und effiziente Alternative zu herkömmlichen Warmwasserspeichern. Sie ist ein Latentwärmespeicher, der große Mengen an Wärmeenergie speichern kann und bis zu 4-mal kleiner ist als herkömmliche Warmwasserspeicher.
In Kombination mit der Triple Solar PVT-Wärmepumpe bietet er eine besonders effiziente und platzsparende Lösung für die Warmwasserversorgung, die die Energie aus Sonne und Luft optimal nutzt.
Vorteile vom thermischen Batteriespeicher
Im Vergleich zu herkömmlichen Warmwasserspeichern ist die thermische Batterie bis zu 4-mal kleiner und spart damit bis zu 60 % Platz. Durch diese kompakte Bauweise passt sie auch in kleine Räume oder enge Heizungskeller. So bleibt Ihnen mehr Wohnfläche für andere Zwecke.
Die thermische Batterie hat bis zu 50 % weniger Wärmeverlust als andere Warmwasserspeicher und erreicht damit die Energieeffizienzklasse A+. Als optionaler Bestandteil des PVT-Systems kann die thermische Batterie überschüssige Wärme speichern und bei Bedarf wieder abgeben, was die Gesamteffizienz des PVT-Systems erhöht und die Energiekosten weiter senkt.
Die thermische Batterie zeichnet sich durch eine einfache und schnelle Installation aus und ist aufgrund ihrer robusten Bauweise ohne bewegliche Teile nahezu wartungsfrei. Die langlebige Konstruktion minimiert den Bedarf an Ressourcen und Ersatzteilen und trägt somit zur Senkung der Betriebskosten bei.
Durch die Durchlauferhitzung wird das Leitungswasser nur bei Bedarf erwärmt und muss nicht über längere Zeit im Speicher warm gehalten werden. So bleibt das System stets hygienisch und es besteht keine Gefahr der Legionellenbildung - ein entscheidender Faktor für stets einwandfreies Warmwasser aus der Leitung.
Wie funktioniert die thermische Batterie?
Die thermische Batterie speichert Wärme durch einen Phasenwechsel – ein speziell entwickeltes Salz im Inneren der Batterie wechselt bei 58 °C seinen Aggregatzustand von fest zu flüssig und speichert im Schmelzprozess die Wärmeenergie besonders effizient.
- Wärme aufnehmen: Wenn die PVT-Module mehr Wärme erzeugen, als aktuell benötigt wird, erwärmt die PVT-Wärmepumpe das Salz in der thermischen Batterie, bis es schmilzt und Wärme speichert.
- Wärme speichern: Die Wärme bleibt im flüssigen Salz über lange Zeiträume nahezu verlustfrei gespeichert. Dies sorgt dafür, dass die Wärme jederzeit verfügbar ist, wenn sie gebraucht wird.
- Wärme abgeben: Wird warmes Wasser benötigt, treibt der Druck der Wasserleitung das kalte Leitungswasser durch die thermische Batterie. Dabei gibt das Salz die zuvor gespeicherte Wärme ab und erwärmt das Wasser auf eine Temperatur bis zu 55 °C.
Mit der thermischen Batterie von Triple Solar entscheiden Sie sich für eine platzsparende, effiziente und nachhaltige Lösung, die die Wärmeenergie aus Sonne und Luft optimal speichert und genau dann verfügbar macht, wenn sie gebraucht wird.
Phasenwechsel einfach erklärt: Das Prinzip des Kühlakkus
Stellen Sie sich einen Kühlakku in einer Kühltasche vor. Es kommt zu folgendem Phänomen: Die Temperatur in der Kühltasche ist bereits über 0 °C, aber der Kühlakku bleibt noch einige Zeit gefroren. Das liegt daran, dass das Eis im Kühlakku viel Energie zum Schmelzen benötigt. Während des Schmelzens nimmt das Eis, mit einer konstanten Temperatur von 0 °C, diese Wärme auf und speichert sie. Diese gespeicherte Energie wird als latente Wärme bezeichnet.
Die thermische Batterie von Triple Solar funktioniert nach einem ähnlichen Prinzip – allerdings mit einem speziellen Salz anstelle von Eis. Das Salz schmilzt bei 58 °C und speichert hierbei sehr viel Wärme. Solange der Schmelzvorgang andauert, bleibt die Temperatur konstant, genau wie bei einem Kühlakku.
Die Besonderheit ist nun, dass das Salz die Wärme erst dann wieder freigibt, wenn es sich wieder verfestigt. Dieser Prozess beginnt, sobald Sie die Wärme für die Erwärmung von Leitungswasser brauchen.
Dank dieser Art der Wärmespeicherung bleibt die Temperatur im Wärmespeicher über lange Zeit stabil, sodass Ihnen immer warmes Wasser zur Verfügung steht – auch wenn der Wärmespeicher fast leer ist. Das sorgt für mehr Wohnkomfort und eine hohe Energieeffizienz.
Warmwasserspeicher für engsten Raum
Varianten der thermischen Batterie
| Angaben | Thermische Batterie 150 (XXS) | Thermische Batterie 200 (XS) | Thermische Batterie 300 (S) |
|---|---|---|---|
| Abmessungen (HxBxT) | 640x365x575 mm | 870x365x575 mm | 1050x365x575 mm |
| Gewicht | 136 kg | 187 kg | 233 kg |
| Energie-Effizienzklasse | A+ | A+ | A+ |
| Wärmeinhalt bei Nennbedingungen | 7 kWh | 10,5 kWh | 14 kWh |
| Entsprechende Größe des Warmwasserspeichers (55°C, 80%) | 151 Liter* | 227 Liter* | 302 Liter* |
| Entsprechende Größe des Warmwasserspeichers (60°C, 85%) | 128 Liter | 192 Liter | 256 Liter |
| V40, Verfügbare Warmwassermenge bei 40°C | 167 Liter | 271 Liter | 333 Liter |
| Wärmeverlust im Bereitschaftszustand | 27W | 31W | 34W |
| Empfohlener maximaler Warmwasserdurchsatz | 15 Liter/min | 20 Liter/Min. | 25 Liter/Min. |
| Mindesteingangsdruck am Eingang der Thermobatterie | 1,5 bar | 1,5 bar | 1,5 bar |
| Maximaler Betriebsdruck | 10 bar | 10 bar | 10 bar |
| Temperatur des austretenden Warmwassers bei Auslegungsdurchsatz | 45-55°C | 45-55°C | 45-55°C |
| Temperatur des Phasenübergangs | 58°C | 58°C | 58°C |
Lassen Sie sich jetzt unverbindlich zum PVT-System mit optionaler Thermobatterie beraten!
Häufige Fragen
zur Thermobatterie
Kann die thermische Batterie auch separat gekauft werden?
Die Thermobatterie ist eine optionale Erweiterung des Triple Solar PVT-Systems. Sie wurde speziell für den Einsatz mit der Triple Solar PVT-Wärmepumpe entwickelt und wird daher nur in Verbindung mit einem PVT-System angeboten.
Muss die thermische Batterie gewartet werden?
Eine Wartung der thermischen Batterie von Triple Solar ist nicht erforderlich.
Welche Anschlüsse hat die thermische Batterie?
Zur Thermobatterie gehören zwei Kreisläufe:
Der 1. Kreislauf dient zum Laden der Thermobatterie durch die PVT-Wärmepumpe. Dies sind die Anschlüsse B und C.
Der 2. Kreislauf dient zum Entladen der Thermobatterie für die Warmwasserbereitung. Das sind die Anschlüsse A und D.
Die Batterie hat 4 Anschlüsse:
A. Warmwasser (2. Kreislauf)
B. Wärme aus der Wärmequelle (1. Kreislauf)
C. Rücklaufwärme zur Wärmequelle (1. Kreislauf)
D. Kaltes Leitungswasser (2. Kreislauf)
Die Thermobatterie verfügt über einen integrierten Temperaturfühler, der mit der PVT-Wärmepumpe verbunden ist.
Wie funktioniert eine thermische Batterie?
Die thermische Batterie erzeugt Warmwasser, indem sie die Wärme aus dem Trägermaterial “PCM” an das Leitungswasser abgibt, das durch den Wärmespeicher fließt.
Wie lange ist die Garantie für die thermische Batterie?
Wir geben Ihnen 10 Jahre Garantie.
Wie lange kann ich mit der Thermischen Batterie 200 (XS) duschen?
Mit der Thermischen Batterie 200 (XS) können Sie ca. 45 Minuten lang duschen. Die Dauer kann je nach Duschkopf variieren. So verbraucht eine Regendusche deutlich mehr Wasser und damit auch mehr Wärme in kürzerer Zeit.
Wozu dient die thermische Batterie?
Die thermische Batterie von Triple Solar speichert die vom PVT-System erzeugte Wärme und gibt sie ab, sobald sie im Haushalt für Warmwasser benötigt wird, z.B. zum Duschen oder Geschirrspülen.
